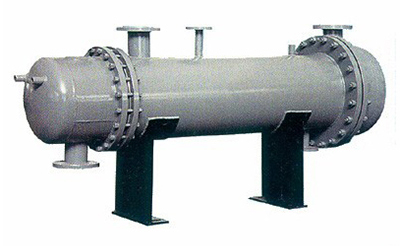

如何減少列管冷凝器的溫差應力
列管冷凝器在運行時為了解決其溫差應力，在進行操作時要有溫差補償裝置，一般會在管壁和殼壁的溫度相差50度以上的時候，冷凝器應有溫差補償裝置。但補償裝置只能用在殼壁與管壁溫差低于60～70℃和殼程流體壓強不高的情況。一般殼程壓強超過0.6Mpa時由于補償圈過厚，不好伸縮，失去溫差補償?shù)淖饔茫蛻?yīng)考慮其他結構。
列管冷凝器在使用時主要是用法蘭合格外殼相連接，另一塊管板不與外殼連接，以使管子受熱或冷卻時可以自由伸縮，但在這塊管板上連接一個頂蓋，稱之為“浮頭”，所以這種冷凝器叫做浮頭式換冷凝器。其優點是：管束可以拉出，以便清洗；管束的膨脹不變殼體約束，因而當兩種換熱器介質的溫差大時，不會因管束與殼體的熱膨脹量的不同而產生溫差應力。
解決方法：
1、選用好的材質，現在普通用的是304，好一點都是316L的。
2、實際生產的過程中不存在多大的熱應力的，50°不是大的溫差。
3、這種溫差相對大的設備，適合長周期運轉，減少非計劃停工。
4、安裝設備時固定螺栓孔徑放大，螺母留預量，需要考慮設備的熱漲冷縮。
列管冷凝器的結構比較簡單、緊湊、造價便宜，在進行操作時其管外是不能采用其機械清洗的，此種冷凝器管束連接在管板上，管板分別焊在外殼兩端，并在其上連接有頂蓋，頂蓋和殼體裝有流體進出口接管。
